cnc-maschine: die dritte Achse



Verbindungsstück zwischen Steppermotor und Linearachse.

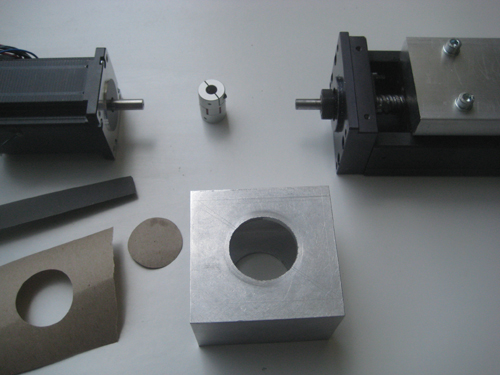

Nachdem ich das letzte mechanische Teil erhalten habe, die Kupplung zwischen Steppermotor und Linearachse, habe ich mich gefragt wie ich die beiden Teile verbinden kann. Axel von der Mechatronikwerkstatt Berlin hat mir den wertvollen Tipp gegeben ein Alu-Rechteckrohr zu verwenden, und die jeweilige Aussparung für Flanschverbindung von Hand auszufeilen. Hat wunderbar geklappt! im Anhang sind die Fotos zu sehen wie das Teil entstanden ist…
